在现代工业传动系统中，胀紧套（Locking Assembly）作为轴与轮毂之间的核心连接元件，承担着传递扭矩、防止打滑、简化安装维护等关键任务。传统键槽连接因应力集中、易磨损、安装精度要求高等缺陷，已难以满足高端装备对可靠性、高效性和长寿命的需求。
德国KTR公司凭借其在动力传动领域60余年的技术积淀，推出ROTOLOCK®系列胀紧套，以无键连接、高扭矩容量、免维护设计等优势，成为风电、轨道交通、机床制造等行业的首选解决方案。本文将从技术原理、核心优势、应用场景及行业价值四方面，解析KTR胀紧套如何重塑传动连接标准。
一、技术原理：无键连接，实现安全可靠的扭矩传递

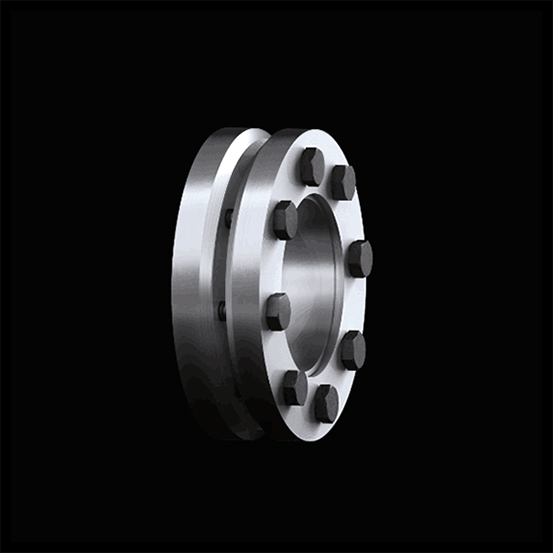

KTR胀紧套通过机械膨胀原理实现轴与轮毂的刚性连接，无需键槽或螺栓紧固：
结构组成：由内胀套、外胀套、高强度螺栓及摩擦界面组成。
工作过程：
安装时，拧紧螺栓使内外胀套产生轴向位移；
胀套锥面相互挤压，径向膨胀填补轴与轮毂间隙；
通过摩擦力传递扭矩，同时实现自锁防松。
创新设计：
双锥面结构：ROTOLOCK®系列采用双锥面设计，增大接触面积，分散应力，避免局部磨损。
精密配合公差：胀套与轴、轮毂的配合间隙控制在±0.01mm以内，确保零间隙传动。
材料优化：选用高强度合金钢（如42CrMo4），经调质处理，表面硬度达HRC 28-32，抗疲劳性能提升3倍。
二、核心优势：超越传统，解决行业痛点
1. 高扭矩容量，适应重载工况
KTR胀紧套通过优化摩擦系数（μ≥0.12）和接触压力，在相同轴径下可传递比键连接高20%-30%的扭矩。例如，ROTOLOCK® 100型胀紧套在直径100mm的轴上可稳定传递150 kN·m扭矩，满足大型风机齿轮箱、矿用减速机的极端负载需求。
2. 无键连接，消除应力集中
传统键槽连接因局部应力集中易导致轴或轮毂断裂，而KTR胀紧套通过面接触均匀分散载荷，轴疲劳寿命延长5倍以上。某风电企业案例显示，改用胀紧套后，齿轮箱输入轴断裂故障率从每年3次降至零。
3. 快速拆装，降低维护成本
无需加工键槽或加热装配，ROTOLOCK®胀紧套安装仅需拧紧螺栓，拆卸时松开螺栓即可分离轴与轮毂。某机床制造商统计，采用胀紧套后，设备停机维护时间缩短70%，年节省人工成本超50万元。
4. 对中精度高，减少振动噪音
胀紧套的刚性连接特性可消除键连接因间隙引起的振动，使传动系统运行更平稳。在高铁牵引电机测试中，使用KTR胀紧套后，电机振动加速度值降低40%，噪音从85dB降至72dB。
5. 适应性强，兼容复杂工况
耐腐蚀性：提供不锈钢材质及达克罗涂层选项，适用于海洋平台、化工设备等潮湿环境。
耐高温性：特殊型号可耐受-40℃至+300℃极端温度，满足冶金、光伏行业需求。
紧凑设计：最小轴径仅10mm，适用于精密伺服系统、机器人关节等空间受限场景。
三、典型应用场景
1. 新能源领域：风电与光伏设备的“安全锁”
风电齿轮箱：连接主轴与增速齿轮，承受20年寿命周期内的动态载荷，KTR胀紧套通过DNV GL认证，确保极端风况下不打滑。
光伏跟踪支架：在驱动电机与减速机之间传递扭矩，胀紧套的免维护特性减少高原、沙漠等偏远地区运维难度。
2. 轨道交通：高铁与地铁的核心传动元件
牵引电机与齿轮箱连接：ROTOLOCK®胀紧套通过EN 1501认证，在时速350km/h的高铁上实现零故障运行超100万公里。
转向架驱动系统：胀紧套的抗冲击性能适应轨道不平顺引起的振动，保障列车运行稳定性。
3. 工业自动化：机床与机器人的“精密关节”
数控机床主轴：胀紧套的高对中精度使主轴径向跳动≤0.005mm，提升加工表面粗糙度至Ra 0.8。
工业机器人关节：轻量化胀紧套设计（重量较键连接降低40%）助力机器人实现更高负载与运动速度。
4. 重工业领域：冶金与矿山设备的“耐久之选”
轧机传动轴：胀紧套的耐磨性可承受每分钟数百次的冲击载荷，减少停机换件频率。
矿用破碎机：在粉尘、泥浆等恶劣环境中，不锈钢胀紧套保持稳定连接，寿命达传统键连接的3倍。
四、行业价值：推动传动连接技术升级
标准化与定制化结合：KTR提供200余种标准型号，覆盖轴径10mm-1000mm，同时支持非标设计，满足个性化需求。
全生命周期服务：从选型计算、安装指导到状态监测，KTR中国团队提供一站式技术支持，缩短客户研发周期。
可持续发展贡献：胀紧套的免维护特性减少润滑油使用与备件消耗，助力企业降低碳排放，符合ESG标准。
结语
KTR胀紧套以“安全、高效、智能”为核心价值，重新定义了机械传动连接的标准。从风电巨轮到高铁飞驰，从精密机床到深海钻探，KTR ROTOLOCK®系列正以德国精工品质，赋能全球工业向更高可靠性、更低维护成本的方向演进。
